五轴系统
5-axis systems

与传统坐标测量机测量方法不同,雷尼绍五轴技术利用坐标测量机与测座轴的同步运动,极大降低了机器在超高测量速度下的动态误差。

多传感器五轴测量系统

REVO®系统采用同步运动和五轴测量技术,可极大降低坐标测量机在超高测量速度下的动态误差。

这是通过坐标测量机做慢速线性运动的同时由REVO测座完成要求极高的快速运动来实现的。采用灵活的端部感应技术

进一步增强了系统精度和灵活性。可拆卸的测头系统配用交换架,提高了系统灵活性。

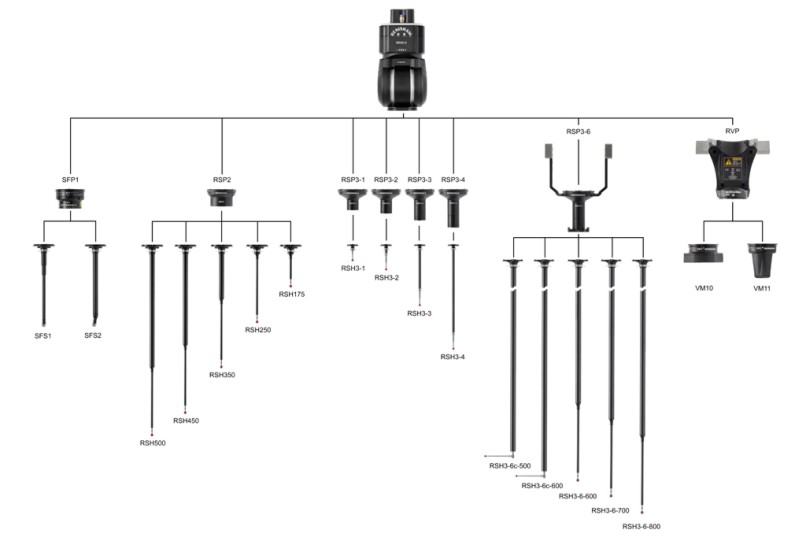

REVO-2测头选项







RSP3系列是RSP2测头的补充,为REVO系统提供3D (x,y,z) 扫描能力,并可安装曲柄测针进行测量。

它用于三轴扫描,例如在测量过程中,使用固定的REVO测座角度。



使表面粗糙度检测与坐标测量机的测量程序整合,因此如同选用其他测针模块一样,只需在测针交换架

上更换测针模块,就可以在扫描与表面粗糙度检测之间进行切换。




RSP3-6测头提供增强的测量能力,可深入较大工件的深孔检测相关特征。它配备直测针和星形测针,

适合超长加长杆多角度测量应用,可用于触发式测量和2D扫描测量。




REVO-2 RVP将非接触式检测功能添加至REVO系统现有的触发式、高速接触式扫描和表面粗糙度

测量功能中,可允许全面检测不适合采用接触式测量的工件。





REVO系统交换架控制器系统

雷尼绍的UCC S5坐标测量机用控制器融入了五轴测量技术,它构成了五轴测量系统的基础 — 三个机器轴加上测座的

两个回转轴。UCC S5具有专利的技术可提供独特的运动指令、同步和五轴测量功能。

为实现高扫描速度,五轴测量系统具有完全集成的控制环是很重要的。这可以通过雷尼绍的UCC S5和

SPA3系统来实现。


雷尼绍控制器系统的更多信息。

REVO的交换架系统适合用来在坐标测量机上实现测头与测针夹持座的自动交换。该系统的主要作用是,通过提供

使用和存储较长测针和大型星形测针配置的能力来提高测量的灵活性。



要实现最佳测量性能,则应使用REVO交换端口(RCP TC-2和RCP2)和模块交换架 (FCR25) 来自动交换REVO测头

与测针夹持座。这些端口安装在模块交换架系统上 (MRS2)。

RCP TC-2和RCP2的更多信息。


快速标定

在传统的坐标测量机上进行标定需要花费大量的时间,而这些时间本可用来测量工件。REVO-2标定方法采用安装在

工作台上的标准球,简单且实用,可测定测座和测头的实际几何尺寸,允许在单个操作中挑选任意位置进行测量。


其中坐标测量机仅用于单个或有限数量的工件,典型情况下可能会使用10个测座方向。这些位置的标定时间可能花费

30分钟左右。REVO-2仅需要20分钟即可完成。

如果坐标测量机用于多个工件,典型情况下下可能会使用40个测座方向,极大延长了标定时间 — 大约2小时;

REVO-2仅需要20分钟即可完成。

标定过程将定期重复进行,以便符合质量管理程序或修正测头碰撞问题,因此日积月累,可以节省大量的时间。


五轴测量技术和应用

雷尼绍的五轴高速、高精度测量技术具有诸多优势,显著提高了测量效率。

REVO测量技术的更多信息。
